選擇性破碎機
發布時間：2018-01-24來源：破碎及選礦設備點擊：8192

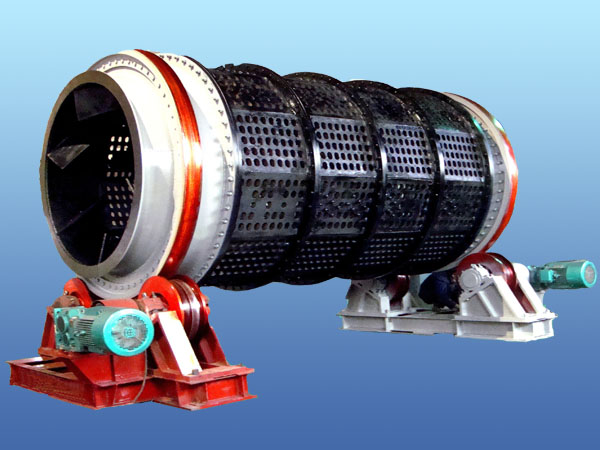

選擇性破碎機工作過程：
原煤從入料端的30°溜槽送入旋轉的筒體，筒壁上有55×75毫米的篩孔，小于50毫米的原煤被予篩段篩掉，大于50毫米的塊被提升板不斷的提起和摔落。使煤與部分矸石破碎到50毫米以下，經筒體上的篩孔和小于50毫米的原煤一起進入篩下漏斗，經皮帶運輸機送到主洗車間。篩上物的大塊矸石，經旋轉筒體進入出料漏斗排出，*送往矸石山。由于選擇性破碎機連續不斷的運轉則完成對原煤的破碎，篩分與選別。
Φ2600X5000選擇性破碎機參數
| 1、滾筒有效直徑 | 2600毫米 |
| 2、滾筒有效長度 | 5000毫米（包括予篩段） |
| 3、滾筒傾角 | d=0°（水平放置） |
| 4、滾筒轉速 | 13.7轉/分 |
| 5、*入料粒度 | 300毫米 |
| 6、出料粒度 | 小于50毫米 |
| 7、物料跌落次數 | 8—9次 |
| 8、處理能力 | 300噸/時（原煤量） |
| 9、電動機 | 型號：JO2-72-6 容量：22千瓦 轉速：970轉/分 臺數：二臺 |
| 10、減速器 | 型號：PM650-Ⅵ-3z 一臺 PM650-Ⅵ-4 一臺 速比：i=15.75 |
| 11、機器總重（不帶負荷） | 40.9噸 |
| 12、外形尺寸：長×寬×高 | 9580×3410×4910毫米 |
Φ2400X3200選擇性破碎機參數
Φ2000×3200選擇性破碎機參數
| 1、滾筒有效直徑 | 2200毫米 |
| 2、滾筒有效長度 | 3200毫米（包括予篩段） |
| 3、滾筒傾角 | d=0°（水平放置） |
| 4、滾筒轉速 | 13.7轉/分 |
| 5、*入料粒度 | 300毫米 |
| 6、出料粒度 | 小于50毫米 |
| 7、物料跌落次數 | 8—9次 |
| 8、處理能力 | 120噸/時（原煤量） |
| 9、電動機 | 型號：Y2 200L-6 容量：18.5千瓦 轉速：970轉/分 臺數：二臺 |
| 10、減速器 | 型號：KD80-A 一臺 KD80-B 一臺 速比：i=15.75 |
| 11、機器總重（不帶負荷） | 40.9噸 |
| 12、外形尺寸：長×寬×高 | 9608×2854×4180毫米 |
| 1、滾筒有效直徑 | 1800毫米 |
| 2、滾筒有效長度 | 3200毫米（包括予篩段） |
| 3、滾筒傾角 | d=0°（水平放置） |
| 4、滾筒轉速 | 10.8轉/分 |
| 5、*入料粒度 | 300毫米 |
| 6、出料粒度 | ≤50毫米 |
| 7、物料跌落次數 | 8—9次 |
| 8、處理能力 | 80噸/時（原煤量） |
| 9、電動機 | 型號：Y160M1-4 容量：11千瓦 轉速：1460轉/分 臺數：二臺 |
| 10、減速器 | 型號：KDK08 一臺 臺數： 二臺 速比：i=24.92 |
| 11、機器總重（不帶負荷） | 15.2噸 |
| 12、外形尺寸：長×寬×高 | 9608×2140×2730毫米 |
鄂式破碎機
鄂式破碎機適用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作粗碎、中碎、細粒中等硬度的各種礦石和演示（抗壓強度≤250MPa）。
鄂式破碎機主要技術參數
| 基本 參數 | 單位 | 型號 | |||||||||||||
| 復擺 | 復擺（細碎機） | 簡擺 | |||||||||||||
| PE150 ×250 | PE250 ×400 | PE400 ×600 | PE600 ×900 | PEX150 ×750 | PEX250 ×750 | PEX250 ×1000 | PEX250 ×1200 | PJ900 ×1200 | PJ1200 ×1200 | PJ1500 ×2100 | |||||
| 進 料 口 | 長 | mm | 250 | 400 | 600 | 900 | 750 | 750 | 1000 | 1200 | 1200 | 1500 | 2100 | ||
| 寬 | mm | 150 | 250 | 400 | 600 | 150 | 250 | 250 | 250 | 900 | 1200 | 1500 | |||
| *給 料粒度 | mm | 125 | 210 | 350 | 500 | 120 | 210 | 210 | 210 | 650 | 1000 | 1300 | |||
| 處理量 | t/h | 1～3 | 5～20 | 25～64 | 56～192 | 8～25 | 15～50 | 13～35 | 18～60 | 140～200 | 250～350 | 550m3/h | |||
| 排量口 調節范圍 | mm | 10～40 | 20～40 | 40～100 | 75～200 | 10～50 | 15～50 | 15～50 | 15～50 | 150～180 | 200～250 | 180～220 | |||
| 主軸 轉速 | r/min | 300 | 280 | 275 | 250 | 320 | 330 | 300 | 330 | 180 | 135 | 120 | |||
| 傳動電 機功率 | kw | 5.5 | 15 | 30 | 75 | 15 | 37 | 30 | 45 | 110 | 185 | 120 | |||
| *重件 重 量 | t/h | 1.28 | 2.97 | 7.55 | 27 | 32 | 45 | ||||||||
| 外 形 尺 寸 | 長 | mm | 922 | 1108 | 1560 | 2465 | 1586 | 1530 | 1400 | 1530 | 7391 | 8000 | 7300 | ||
| 寬 | mm | 745 | 1090 | 1732 | 3420 | 1170 | 1990 | 1697 | 2192 | 7178 | 6410 | 5790 | |||
| 高 | mm | 932 | 1392 | 1580 | 2373 | 1082 | 1380 | 1412 | 1380 | 2695 | 3500 | 4460 | |||
| 機 重 | t | 1.063 | 2.396 | 6.654 | 16.692 | 2.637 | 4.972 | 7.3 | 8 | 55.363 | 110.38 | 187.86 | |||
四齒錕破碎機
四齒錕破碎機適用于中、低強度的脆性物料的破碎。破碎原煤時，原煤中可含f=4~6的頁巖20~30%和f=8~10的砂巖5%。
四齒輥破碎機
| 型號 | 基本參數 | |||||||||||||
| 齒輥直徑mm | 齒輥 長度 mm | 齒輥轉速 | *給 料粒度 mm | 出料 粒度 mm | 產量 t/h | 電機 功率 Kw | 外形尺寸 | 機 重 t | ||||||
| 上齒 | 下齒 | 上齒 | 下齒 | 長 | 寬 | 高 | ||||||||
| 4PGC-380/ 350×1000 | 380 | 350 | 1000 | 300 | 360 | 400 | 50 | 20～200 | 55 | 3590 | 3010 | 1570 | 8 | |
反擊式破碎機
反擊式破碎機可供選礦、化工、水泥、建筑、耐火材料、陶瓷、玻璃等工業部門作中碎、細碎各種等硬度的礦石及巖石。雙轉子反擊式破碎機可作粗碎和單段破碎。
主要技術參數
| 基本 參數 | 單 位 | 型號 | |||||||||
| 轉子直徑 | mm | 500 | 1000 | 1250 | 1400 | 1600 | 1000 | 1250 | 1400 | 1800 | |
| 轉子長度 | mm | 400 | 700 | 1000 | 1600 | 1400 | 1000 | 1250 | 1600 | 2000 | |
| 進 料 口 | 長 | mm | 430 | 670 | 1020 | 1660 | 1400 | 1000 | 1320 | 1660 | 2070 |
| 寬 | mm | 300 | 400 | 530 | 1080 | 980 | 1000 | 1000 | 1020 | 1040 | |
| * 給料 粒度 | mm | 100 | 250 | 250 | 450 | 850 | |||||
| 排料粒度 | mm | ||||||||||
| 處理量 | t/h | ||||||||||
| 轉子 轉速 | r/min | 960 | 680 | 475 | 545 | 228 326 456 | 574 880 | 565 765 | 545 | 438 | |
| 電機功率 | Kw | 7.5 | 37 | 95 | 155 | 155 | 55，75 | 130,155 | 2×155 | 2×280 | |
| *重件 重 量 | Kg | 792 | 1526 | 3794 | 7709 | 16638 | 8429 | 10683 | 5867 | ||
| 外 形 尺 寸 | 長 | mm | 1305 | 2170 | 3357 | 3660 | 3885 | 4364 | 5514 | 6480 | 8410 |
| 寬 | mm | 996 | 2650 | 2255 | 5507 | 5232 | 3432 | 5290 | 5507 | 7350 | |
| 高 | mm | 1010 | 1850 | 1460 | 3450 | 3020 | 3200 | 5000 | 5070 | 5510 | |
| 主機重量 | t | 1350 | 5540 | 15250 | 35473 | 35631 | 22325 | 58000 | 54098 | 82998 | |
